Al momento de ejecutar nuestros proyectos de ingeniería y arquitectónicos, le restamos importancia a ciertos elementos vitales que cumplen con funciones de un impacto enorme en la funcionalidad, la accesibilidad de su entorno y la seguridad de su mecanismo para funcionar correctamente, así es hablamos de la rampa en plano, en diferentes ocasiones y con más frecuencia de lo que se debería este componente no recibe una planeación correcta desde el inicio, debido quizás al desconocimiento de las normativas para
instalarlo, cálculos poco precisos de la pendiente o por miedo a no cubrir las necesidades técnicas necesarias, esto conlleva a que una rampa mal diseñada genere problemas a largo plazo que pudieron ser evitados desde un inicio. Por ese motivo explicaremos a lo largo de este artículo de forma práctica y sencilla todo aquello que necesitas saber sobre la rampa en planos, desde las medidas necesarias para su funcionamiento, el cálculo de la pendiente y todas las normativas vigentes necesarias en Perú que debes seguir al pie de la letra para que tu proyecto no presente deficiencias ni errores, con esta guía completa y aplicable a todos tus proyectos.

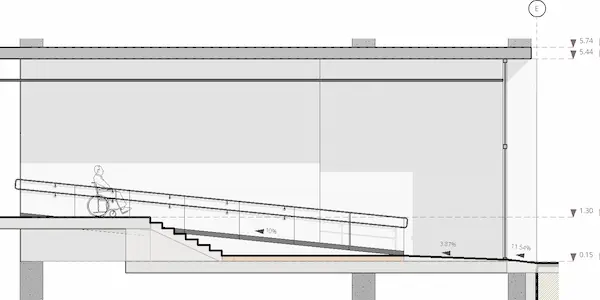

¿Qué es una rampa en planos y por qué es clave en un proyecto?
Una rampa en planos es la representación técnica de una superficie inclinada diseñada para conectar dos o más niveles dentro de un proyecto arquitectónico, estructural o de infraestructura. Su definición permite establecer cómo se resolverá el desplazamiento de personas, vehículos o equipos, considerando el desnivel que debe salvarse, el espacio disponible y las condiciones de circulación previstas. En un proyecto arquitectónico, la rampa no se limita a una línea inclinada representada en planta. Su diseño debe incorporar información sobre niveles, pendientes,
longitudes, anchos, descansos, radios de giro, alturas libres y sentidos de circulación, dependiendo del uso previsto. Estos elementos deben coordinarse con la distribución general del proyecto para evitar interferencias con accesos, columnas, muros, puertas, estacionamientos y otras áreas de circulación. La definición de estos parámetros desde la etapa de planos permite comprobar si la solución propuesta es viable antes de ejecutarla en obra. Esto es especialmente relevante en estacionamientos, edificios y proyectos industriales, donde una diferencia aparentemente pequeña en la pendiente, el ancho disponible o el radio de giro puede afectar la circulación y el aprovechamiento del espacio.
Más que un trazo: un elemento técnico clave
Pensar que una rampa en planos consiste únicamente en dibujar una superficie inclinada es insuficiente. Para definirla correctamente es necesario relacionar diferentes variables geométricas y funcionales que determinan cómo se utilizará posteriormente.
Entre los principales aspectos que deben evaluarse se encuentran:
- Pendiente: establece la relación entre el desnivel que debe salvar la rampa y la longitud disponible. Su valor debe definirse según el tipo de usuario, vehículo o equipo que utilizará la circulación y los criterios normativos aplicables.
- Longitud: depende directamente del desnivel y de la pendiente proyectada. Una diferencia de nivel mayor requiere mayor desarrollo cuando se mantiene una pendiente determinada.
- Ancho de circulación: debe responder al tipo de tránsito previsto. Una rampa vehicular, peatonal o industrial no necesariamente requiere las mismas dimensiones.
- Radios de giro: son especialmente relevantes en rampas vehiculares y estacionamientos, donde debe comprobarse que los vehículos puedan ingresar, circular y realizar las maniobras necesarias.
- Altura libre: debe verificarse en recorridos vehiculares para evitar interferencias con vehículos, estructuras, instalaciones u otros elementos del proyecto.
- Niveles y cotas: permiten identificar con precisión el punto de inicio, el punto de llegada y los desniveles que debe resolver la rampa.
- Condiciones de circulación: deben considerarse los sentidos de desplazamiento, accesos, salidas, cruces y relación con las demás áreas del proyecto.
- Uso previsto: las condiciones de diseño cambian cuando la rampa está destinada a peatones, vehículos, personas con movilidad reducida, equipos industriales o circulación de mercancías.
En una rampa vehicular para estacionamientos, por ejemplo, la normativa peruana establece que la pendiente no debe superar el 15 % y que la rampa debe iniciar a una distancia mínima de 3,00 m del límite de propiedad; además, esa zona inicial debe mantener una pendiente máxima de 6 %. Para las rampas vehiculares, el RNE también establece un radio de giro de 5,00 m medido al eje del carril de circulación.
Impacto directo en el funcionamiento del proyecto
El diseño de una rampa tiene una relación directa con la funcionalidad del espacio. Su ubicación, geometría y dimensiones pueden determinar cómo se conectan diferentes niveles y cuánto espacio queda disponible para otras áreas del proyecto.
En un estacionamiento, por ejemplo, la rampa debe analizarse junto con la distribución de plazas, pasillos de circulación, columnas, accesos y zonas de maniobra. No basta con comprobar que existe una conexión entre niveles; también debe verificarse que los vehículos puedan realizar el recorrido previsto sin generar conflictos con las demás circulaciones. En edificios residenciales, comerciales o de oficinas, una rampa puede formar parte del acceso vehicular entre el exterior y los niveles inferiores del proyecto. Su diseño debe coordinarse con las áreas de ingreso y salida,
mientras que en soluciones peatonales deben considerarse las condiciones específicas de accesibilidad y desplazamiento. En entornos industriales, las dimensiones y características de la rampa pueden estar condicionadas por el tipo de vehículo, maquinaria, equipos o carga que circulará por ella. Por eso, los requerimientos del usuario final deben definirse antes de establecer las dimensiones definitivas en los planos. Una planificación adecuada también permite detectar limitaciones de espacio desde las primeras etapas. Cuando el terreno o la distribución del proyecto no permite desarrollar una rampa con las condiciones necesarias, pueden evaluarse otras soluciones para conectar niveles, especialmente en proyectos de estacionamiento donde el espacio disponible es limitado.
En los estacionamientos, la geometría de la rampa debe analizarse junto con el número de vehículos, el ancho de los accesos y las maniobras necesarias para entrar y salir de cada nivel. El RNE establece, por ejemplo, que para estacionamientos de menos de 40 vehículos el ingreso debe contar con un ancho de 3,00 m, mientras que para cantidades superiores se incrementan los requerimientos de acceso. Cuando el terreno no permite desarrollar una rampa con la longitud y geometría necesarias, el propio RNE contempla el uso de montavehiculos en determinados casos: el Ministerio de Vivienda señala que el artículo 61 de la A.010 permite plantear esta alternativa en edificaciones con áreas de lote menores a 500 m², precisamente cuando el espacio disponible no permite resolver adecuadamente el acceso mediante una rampa vehicular.
Un elemento que define la calidad del diseño
Una rampa bien planteada permite que la conexión entre niveles funcione de acuerdo con el uso previsto y que sus dimensiones estén integradas con el resto del proyecto. La calidad de su diseño depende de la relación entre geometría, circulación, espacio disponible, estructura y requerimientos de uso. Por el contrario, una definición insuficiente puede generar problemas durante la ejecución o utilización del proyecto: pendientes inadecuadas, falta de espacio para maniobras, interferencias con elementos estructurales, dificultades de acceso o modificaciones de última
hora. Por esta razón, la rampa debe analizarse desde los planos como parte integral del proyecto y no como un elemento que se resuelve únicamente durante la construcción. Una definición técnica desde las primeras etapas facilita la coordinación entre especialidades y permite evaluar la viabilidad de la solución antes de ejecutarla.
La precisión también debe mantenerse en la documentación técnica: una rampa debe poder interpretarse correctamente a partir de sus cotas de nivel, longitud, pendiente, ancho y relación con los elementos que la rodean. En una rampa vehicular, además, deben comprobarse las condiciones de giro y transición para que las dimensiones proyectadas sean compatibles con la circulación real de los vehículos. En proyectos con desniveles importantes, la diferencia entre una solución viable y una que requiere modificaciones puede estar determinada por pocos metros de longitud disponible. Por eso, comprobar estas variables directamente sobre los planos antes de la ejecución permite identificar restricciones de espacio y evaluar alternativas de circulación o sistemas mecánicos de elevación cuando la rampa convencional no resulta viable.
¿Qué información debe incluir una rampa en planos?
Para interpretar correctamente una rampa, los planos deben proporcionar la información necesaria para conocer su geometría y relación con el proyecto. Según el tipo de rampa y el nivel de detalle del plano, pueden incluirse:
- Cotas de nivel en los puntos de inicio y llegada.
- Pendiente de la superficie proyectada.
- Longitud y ancho de la rampa.
- Sentido de circulación cuando corresponda.
- Radios de giro para soluciones vehiculares.
- Alturas libres en recorridos donde exista circulación de vehículos.
- Descansos o zonas de transición, cuando sean necesarios.
- Secciones y detalles constructivos para complementar la información de la planta.
- Relación con estacionamientos, accesos y otros elementos que condicionen su funcionamiento.
¿Qué ocurre cuando una rampa no es viable en el proyecto?
El desarrollo de una rampa requiere espacio horizontal suficiente para resolver el desnivel respetando la pendiente correspondiente. Cuando el área disponible, la configuración del lote o la distribución del estacionamiento no permiten desarrollar ese recorrido, el proyecto debe evaluar otras alternativas para conectar los niveles. En estacionamientos, una de estas alternativas son los monta autos o montavehículos, que permiten trasladar vehículos entre niveles sin desarrollar una rampa vehicular convencional. Esta solución resulta especialmente relevante en proyectos donde el espacio disponible para circulación es limitado y cada metro cuadrado debe integrarse a la distribución del estacionamiento. La Norma Técnica A.010 del Reglamento Nacional de
Edificaciones establece que las rampas de acceso a estacionamientos deben tener una pendiente máxima de 15 % y comenzar a una distancia mínima de 3,00 m del límite de propiedad. Además, cuando corresponde resolver el giro de los vehículos, se considera un radio de giro de 5,00 m medido al eje del carril de circulación. Estos parámetros pueden incrementar considerablemente la superficie que debe reservarse para una rampa dentro del proyecto.
El mismo artículo 61 de la A.010 contempla el uso de monta autos en edificaciones con áreas de lote menores a 500 m² cuando no existe espacio suficiente para proyectar una rampa vehicular de acceso a los estacionamientos, incluso cuando la rampa requeriría resolver un giro. Por ello, la evaluación no debe limitarse a determinar si físicamente cabe una rampa: también debe analizarse cómo su recorrido afecta las áreas de estacionamiento, circulación, accesos y distribución general del edificio. En términos de diseño, esta alternativa puede ser relevante en edificios ubicados sobre terrenos de dimensiones reducidas, proyectos de renovación o edificaciones donde el área disponible en primer nivel está condicionada por otros ambientes. En estos casos,
sustituir el recorrido horizontal de una rampa por un sistema de elevación vertical permite plantear el acceso vehicular entre niveles sin destinar toda esa superficie a una circulación inclinada. Antes de seleccionar la solución, el proyecto debe revisar variables como número de estacionamientos, dimensiones del lote, desnivel entre pisos, espacio disponible para maniobras, dimensiones de los vehículos y frecuencia de uso. La decisión entre una rampa y un montavehículos, por tanto, debe formar parte de la etapa de diseño y coordinación del proyecto, no resolverse únicamente cuando la obra ya está ejecutada.
Te podría interesar leer: Señales de estacionamiento en 2026

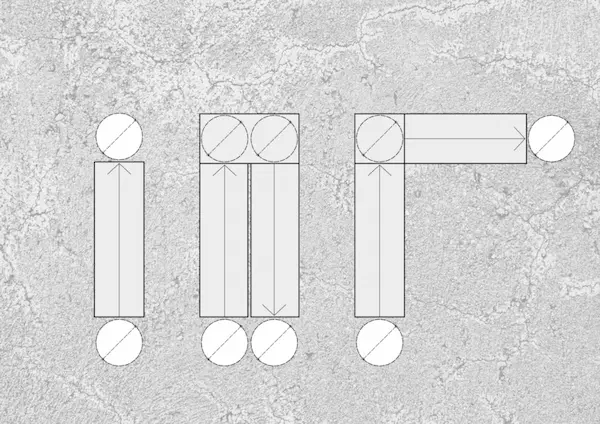

Tipos de rampa en planos según su uso
Antes de definir medidas, pendientes o criterios normativos, es fundamental entender que no existe una única forma de diseñar una rampa en planos. Cada proyecto tiene necesidades distintas, y la rampa debe responder directamente al tipo de uso que tendrá dentro del espacio. No es lo mismo resolver el acceso en un edificio residencial que diseñar una rampa para un estacionamiento o un entorno industrial. Por eso, adaptar correctamente la rampa en planos según su función es clave para garantizar un diseño eficiente, seguro y funcional. La clasificación
también determina qué parámetros técnicos deben revisarse. Una rampa destinada a vehículos debe considerar, entre otros aspectos, ancho de circulación, pendiente, radio de giro y conexión con estacionamientos; mientras que una rampa accesible requiere revisar desnivel, pendiente máxima por tramo, descansos y condiciones de maniobra según la A.120. En proyectos donde
existen restricciones de espacio, esta diferenciación adquiere todavía más importancia. Por ejemplo, cuando el terreno no permite desarrollar el recorrido necesario para una rampa vehicular convencional, la propia normativa contempla alternativas como los monta autos en determinados casos, por lo que la solución puede evaluarse desde la etapa de diseño arquitectónico. A continuación, te explico los principales tipos de rampas y sus características.
1. Rampas peatonales
Las rampas peatonales están diseñadas para resolver el desplazamiento de personas entre diferentes niveles y son habituales en edificios residenciales, espacios públicos y establecimientos de uso colectivo. En una rampa en planos de este tipo, la pendiente, la longitud de los tramos, los descansos y las condiciones de circulación deben definirse desde la etapa de diseño para evitar desniveles que dificulten el desplazamiento.
Se aplican principalmente en:
- Edificios residenciales
- Centros comerciales
- Espacios públicos
- Instituciones educativas y de salud
En este tipo de rampa en planos, es indispensable considerar criterios de accesibilidad, comodidad y seguridad. La Norma Técnica A.120 establece que, para desniveles de hasta 0,30 m, la pendiente máxima es de 10 %, mientras que para desniveles entre 0,31 m y 0,72 m se permite hasta 8 %. Además, cada tramo puede tener una longitud máxima de 9,00 m, seguido de un descanso de 1,50 m. La representación en planos también debe permitir verificar los descansos, cambios de dirección y condiciones de maniobra. En edificaciones con aforo mayor a 500 personas, los descansos donde exista cambio de dirección deben disponer de un espacio libre de 1,50 m × 1,50 m para permitir el giro; cuando el aforo es menor, se admite un espacio de maniobra de 1,20 m de diámetro.
2. Rampas vehiculares
Las rampas vehiculares cumplen una función mucho más exigente desde el punto de vista técnico. Están diseñadas para conectar diferentes niveles destinados a la circulación o estacionamiento de vehículos, por lo que una rampa en planos debe considerar no solo el desnivel, sino también el ancho de circulación, la pendiente, los giros y la conexión con las áreas de estacionamiento.
Son habituales en:
- Estacionamientos
- Sótanos
- Edificios corporativos
- Proyectos multifamiliares
En este caso, la rampa en planos debe contemplar aspectos como radios de giro, ancho de circulación, altura libre y pendientes que permitan el desplazamiento de los vehículos. Para accesos a estacionamientos en sótanos, la Norma A.010 establece una pendiente máxima de 15 % y un ingreso de 3,00 m para estacionamientos con menos de 40 vehículos. También debe comprobarse el espacio disponible antes de definir el recorrido definitivo. La normativa establece que la rampa debe iniciar a una distancia mínima de 3,00 m del límite de propiedad y, cuando corresponde resolver giros, considera un radio de 5,00 m medido al eje del carril de circulación vehicular. Estos parámetros deben quedar correctamente resueltos en los planos para comprobar que el vehículo pueda acceder, girar y conectar con el estacionamiento.
3. Rampas industriales
Las rampas industriales están diseñadas para soportar condiciones de uso más exigentes, especialmente cuando existe circulación frecuente de mercancías, equipos de transporte interno o maquinaria. En una rampa en planos destinada a este tipo de entorno, las dimensiones y características constructivas deben definirse considerando el equipo que circulará por ella y las condiciones reales de operación.
Se aplican en:
- Centros logísticos
- Almacenes
- Plantas industriales
- Zonas de carga y descarga
En este tipo de rampa en planos, es fundamental considerar la capacidad de carga requerida, el tipo de superficie, el ancho de circulación y las dimensiones de los equipos utilizados. Una rampa destinada al tránsito de montacargas, por ejemplo, debe evaluarse en función de la capacidad del equipo y de la carga que transportará, además de su radio de giro y las condiciones de maniobra dentro de la instalación. También es necesario definir el recorrido de acuerdo con el flujo operativo del establecimiento. La ubicación de la rampa respecto a muelles, almacenes, áreas de producción y zonas de carga y descarga puede determinar la longitud necesaria y los puntos de acceso, por lo que estos elementos deben coordinarse directamente en los planos del proyecto.
4. Rampas de accesibilidad
Las rampas de accesibilidad tienen un objetivo específico: garantizar el desplazamiento seguro y autónomo de personas con discapacidad o movilidad reducida. Su diseño está regulado por la Norma Técnica A.120 de Accesibilidad Universal en Edificaciones, por lo que una rampa en planos debe incorporar desde el inicio los parámetros establecidos para pendientes, descansos, maniobras y circulación.
Se utilizan en:
- Edificios públicos
- Centros de salud
- Espacios comerciales
- Viviendas accesibles
En este contexto, la rampa en planos debe priorizar una circulación continua y segura, considerando la pendiente correspondiente al desnivel que se necesita salvar. La A.120 establece una pendiente máxima de 10 % para desniveles de hasta 0,30 m y de 8 % para desniveles entre 0,31 m y 0,72 m; además, cada tramo no debe superar los 9,00 m y debe contar con un descanso de 1,50 m. La norma también establece que la pendiente transversal, cuando exista, debe ser menor al 2 %, y contempla señalización podotáctil de alerta al inicio y final de las rampas y escaleras. Cuando las condiciones del proyecto no permiten resolver el desnivel mediante una rampa, la A.120 también contempla el uso de medios mecánicos como alternativa de accesibilidad. Sin embargo, es importante entender que no siempre la rampa es la única solución. En proyectos con limitaciones de espacio o determinadas condiciones de desnivel, la incorporación de alternativas como elevadores para discapacitados puede formar parte de la solución de accesibilidad del proyecto.
Te podría interesar leer: Planificación urbana en Perú
Normativa en Perú sobre rampa en planos
Diseñar una rampa en planos sin considerar la normativa vigente no solo es un error técnico, sino también un riesgo que puede afectar directamente la viabilidad del proyecto. En Perú, existen regulaciones claras que establecen cómo deben diseñarse estos elementos para garantizar seguridad, accesibilidad y correcto funcionamiento.
Cumplir con estas normas no es opcional. Desde la etapa de diseño, la rampa en planos debe alinearse con los criterios establecidos por el Reglamento Nacional de Edificaciones, ya que cualquier incumplimiento puede generar observaciones, retrasos en la aprobación del proyecto o incluso la necesidad de rediseñar.
Principales normas aplicables:
En el contexto peruano, estas son las principales referencias que debes considerar al desarrollar una rampa en planos:
- Reglamento Nacional de Edificaciones (RNE): es el marco normativo principal que regula todos los aspectos técnicos de las construcciones en el país. Define criterios generales que deben cumplirse en cualquier proyecto.
- Norma A.120 – Accesibilidad para personas con discapacidad: establece parámetros específicos para garantizar que los espacios sean accesibles, incluyendo pendientes máximas, dimensiones y condiciones de uso de rampas.
- Norma A.010 – Condiciones generales de diseño: complementa los criterios técnicos, asegurando que los elementos arquitectónicos, como las rampas, respondan a estándares de seguridad y funcionalidad.
Requisitos clave que debe cumplir una rampa en planos
Al diseñar una rampa en planos, es fundamental incorporar ciertos criterios obligatorios que aseguren su correcto desempeño dentro del proyecto:
- Pendiente máxima regulada: la inclinación debe mantenerse dentro de los límites establecidos por normativa, especialmente en rampas de accesibilidad, donde el margen es más estricto.
- Descansos obligatorios: en rampas largas, se deben incluir descansos intermedios que permitan una pausa segura y reduzcan el esfuerzo del usuario.
- Superficie antideslizante: el acabado de la rampa debe prevenir deslizamientos, especialmente en condiciones de humedad o alto tránsito.
- Señalización adecuada: es necesario indicar claramente la presencia de la rampa, su dirección y condiciones de uso, sobre todo en espacios públicos o de alto flujo.
Más allá del cumplimiento: diseño responsable
Cumplir con la normativa no debería verse únicamente como una obligación, sino como una guía para lograr un diseño más seguro y eficiente. Una rampa en planos que respeta estos criterios no solo evita problemas legales, sino que también mejora la experiencia del usuario y la calidad del proyecto en general.
En la práctica, los proyectos mejor valorados son aquellos que integran la normativa desde el inicio, no como una corrección posterior. Esto permite desarrollar soluciones más coherentes, funcionales y sostenibles en el tiempo.
Te podría interesar leer: Medidas de un ascensor según normativa
Rampas para estacionamientos: criterios clave de diseño
En los proyectos actuales, especialmente en entornos urbanos donde el espacio es limitado, las rampas cumplen un papel fundamental dentro del diseño de estacionamientos. No solo permiten resolver desniveles, sino que también influyen directamente en la eficiencia del flujo vehicular y en la experiencia del usuario.
Un diseño bien planteado puede mejorar la operatividad del estacionamiento, mientras que una mala resolución puede generar congestión, maniobras incómodas y riesgos innecesarios.
Factores clave a considerar
Para lograr un diseño funcional, es importante analizar distintos aspectos desde la etapa inicial del proyecto:
- Flujo vehicular: se debe prever la cantidad de vehículos que utilizarán el espacio, así como los puntos de ingreso y salida, evitando cruces conflictivos o zonas de congestión.
- Espacio disponible: el diseño debe adaptarse a las dimensiones reales del terreno, optimizando cada metro sin comprometer la seguridad ni la comodidad.
- Seguridad: incluye visibilidad, señalización, pendientes adecuadas y superficies que garanticen una circulación segura en todo momento.
Soluciones cuando el espacio es limitado
En muchos proyectos, especialmente en zonas densas, las rampas tradicionales no son suficientes para cubrir la demanda de estacionamiento. En estos casos, incorporar soluciones complementarias puede marcar una gran diferencia.
Tecnologías como el monta autos o el elevador de autos para estacionamiento permiten optimizar el uso del espacio vertical, reduciendo la necesidad de largas rampas y mejorando la capacidad del proyecto sin ampliar su huella.
¿Cómo representar correctamente en planos?
Una correcta representación gráfica es clave para evitar errores durante la ejecución. No basta con indicar una pendiente; es necesario detallar claramente todos los elementos que intervienen en su construcción.
Elementos gráficos esenciales
Para una lectura clara y precisa, los planos deben incluir:
- Flechas de dirección: indican el sentido de circulación, especialmente importante en rampas vehiculares.
- Indicadores de pendiente: muestran el porcentaje de inclinación para su correcta interpretación en obra.
- Niveles de referencia: como +0.00, +1.50, entre otros, que permiten entender los cambios de altura.
- Cortes y secciones: ayudan a visualizar la relación entre niveles y verificar dimensiones reales.
Buenas prácticas de diseño
Más allá de los aspectos técnicos, existen criterios que marcan la diferencia en la calidad del diseño:
- Diseñar pensando en el usuario: priorizar la comodidad, facilidad de uso y seguridad en todo momento.
- Validar la normativa desde el inicio: evitar ajustes posteriores que afecten tiempos y costos.
- Integrar la solución al proyecto: no debe añadirse como un elemento secundario, sino formar parte del concepto general.
Te podría interesar leer: Mercado inmobiliario en Perú en 2026
Optimización del espacio mediante un buen diseño
Cuando este elemento está correctamente planteado, su impacto va mucho más allá de resolver un desnivel. Puede convertirse en una herramienta clave para mejorar el rendimiento del proyecto.
Beneficios principales
Un diseño eficiente permite:
- Maximizar el uso del terreno: aprovechando mejor cada área disponible.
- Mejorar la circulación interna: reduciendo tiempos y conflictos entre usuarios.
- Disminuir costos operativos: al optimizar flujos y reducir soluciones improvisadas en obra.
Casos donde una rampa no es suficiente
En espacios reducidos o proyectos complejos, es mejor optar por soluciones complementarias:
- Elevadores
- Sistemas automatizados
- Plataformas mecánicas
Conexión entre diseño, circulación y funcionalidad
La rampa en planos representa un nexo de conexión entre 2 niveles y que cumple con una función que sobrepasa el solo resolver un desnivel. Su diseño añade puntos críticos como lo son medidas, circulación y accesibilidad que, según las normativas, logra que vehículos, personas y equipos se desplacen de la mejor manera, aterrizando las especificaciones de cada proyecto. Desde una rampa peatonal hasta una vehicular o industrial, representando una solución especial para cada necesidad. Sumado a esto, se debe enfocar en determinar las dimensiones necesarias siguiendo parámetros técnicos trazados desde los planos y que nos ayudarán a enfocarnos en cuándo es factible o no establecer una rampa para tus proyectos.
