Si estás considerando comprar un ascensor para tu edificio o ya tienes uno instalado, es probable que sepas que no solo se trata del aparato en sí, sino también de lo que lo hace funcionar. El cuarto de máquinas del ascensor es uno de los componentes más relevantes, aunque en muchas ocasiones se pase por alto. Este espacio técnico no solo contiene los elementos del sistema de elevación, sino que además tiene un impacto directo en la longevidad del ascensor, su mantenimiento, la observancia de las regulaciones y, naturalmente, la seguridad de los usuarios.
En este artículo te contamos todo lo que necesitas saber acerca del cuarto de máquinas. Esta guía te brindará una perspectiva clara para tomar decisiones, ya sea que estés construyendo o ya tengas un sistema instalado.

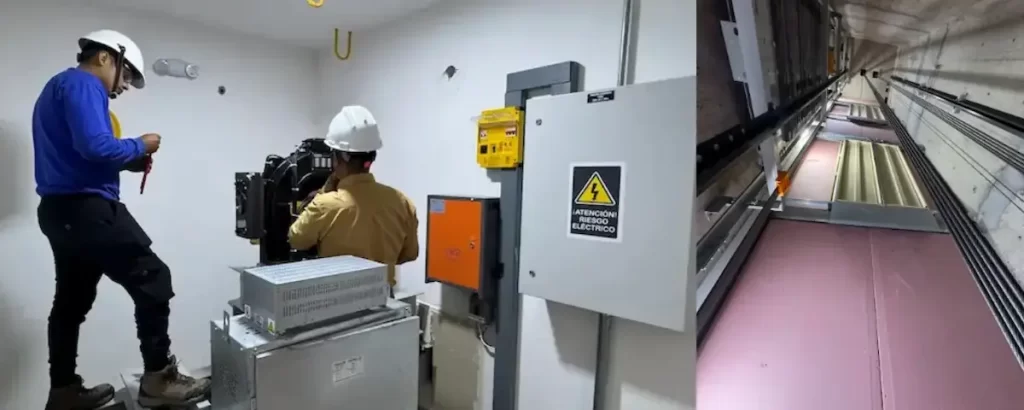

¿Qué es un cuarto de máquinas y por qué es fundamental en cualquier edificio?
Un cuarto de máquinas es un recinto cerrado diseñado para alojar equipos mecánicos, eléctricos e hidráulicos esenciales para el funcionamiento del edificio (bombas, compresores, tableros eléctricos, motores, filtros, generadores).
Este espacio está concebido para proteger estos equipos de condiciones ambientales adversas (humedad, polvo, calor extremo) y para ofrecer accesibilidad adecuada para su operación y mantenimiento.
Elementos esenciales que lo componen
Dentro de un cuarto de máquinas pueden incluirse:
- Sistemas eléctricos: tableros de control, protecciones, sistemas de monitoreo.
- Bombas hidráulicas (agua, bombas contra incendios).
- Equipos de climatización (ventiladores, enfriadoras, intercambiadores de calor).
- Generadores de emergencia.
- Sistemas de protección contra incendios (detectores, extintores, rociadores) cuando aplica.
- Tuberías, conducciones, válvulas, canalizaciones auxiliares.
Cada uno de estos elementos debe disponer del espacio y condiciones adecuadas (ventilación, disipación térmica, aislamiento).
Diferencia entre cuarto de máquinas y cuarto de equipos
El término “cuarto de equipos” a veces se usa de forma genérica, pero en muchos casos hace referencia a salas donde se instalan equipos menos críticos o auxiliares (como salas de bombas de HVAC, tableros auxiliares), mientras que el “cuarto de máquinas” se asocia con los equipos principales y el núcleo mecánico/eléctrico del edificio.
En edificaciones como las que tienen ascensores, el “cuarto de máquinas del ascensor” es específico para albergar el cuadro de maniobras y maquinaria de elevación.
Te podría interesar leer: Tipos de salvaescaleras: Elige la mejor opción

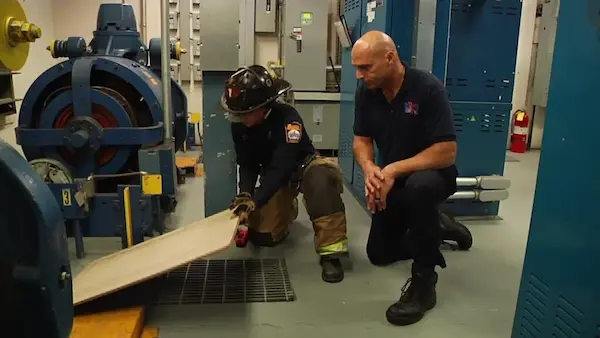

Importancia del cuarto de máquinas en la infraestructura
Para comprender plenamente por qué el diseño, ubicación y mantenimiento del cuarto de máquinas son tan críticos, veamos sus funciones principales y el impacto que puede tener una incorrecta implementación en la operación del edificio.
Función en edificios residenciales, comerciales e industriales
- En edificios residenciales y comerciales, el cuarto de máquinas puede sostener sistemas de climatización central, bombeo de agua potable, bombas contra incendios, sistemas de respaldo eléctrico y equipos de ventilación.
- En instalaciones industriales, puede albergar equipos más robustos como compresores, calderas, sistemas de tratamiento, grandes bombas, etc.
- En todos los casos, su correcto funcionamiento garantiza confort, seguridad, continuidad operativa y eficiencia energética.
Ventajas de tener un cuarto de máquinas bien diseñado
- Fiabilidad operativa: Menor riesgo de fallos o interrupciones.
- Eficiencia energética: Una ventilación adecuada y diseño que minimice pérdidas térmicas contribuyen a un menor consumo.
- Seguridad: Control de condiciones ambientales y cumplimiento de normativas reducen riesgos eléctricos, de incendios y estructurales.
Casos comunes de fallos por una mala instalación
- Sobrecalentamiento de equipos por ventilación deficiente.
- Vibraciones transmitidas a la estructura debido a cimentaciones incorrectas.
- Infiltraciones de humedad o filtraciones que dañan componentes eléctricos.
- No cumplimiento de normativas que deriva en sanciones o riesgos legales.
Tipos de cuarto de máquinas
No todos los cuartos de máquinas son iguales: su diseño y requisitos dependen del tipo de sistema que alojan. Aquí revisamos los más comunes.
Cuarto de máquinas para sistemas HVAC (climatización)
Este tipo de cuarto alberga equipos como enfriadoras, bombas de circulación de agua, torres de enfriamiento, intercambiadores, ventiladores, conductos. Debe tener espacio para flujo de aire, aislamiento acústico y accesos para mantenimiento.
Cuarto de máquinas para ascensores
El cuarto de máquinas del ascensor contiene el cuadro de maniobra y la maquinaria de elevación. Suele ubicarse encima del hueco del ascensor en sistemas eléctricos; en sistemas hidráulicos puede localizarse cerca de las plantas.
Normas como la EM‑070 peruana indican que el diseño del cuarto de máquinas para ascensores debe cumplir con iluminación de 200 lux, temperatura entre 5 °C y 40 °C, y resistencia estructural adecuada.
Cuarto de máquinas para sistemas de bombeo
En edificaciones que requieren presión para suministro de agua, contra incendios u otros procesos hidráulicos, el cuarto de máquinas de bombeo aloja bombas, válvulas, tuberías y dispositivos auxiliares. La ubicación puede ser en sótanos, azoteas o espacios técnicos; siempre con acceso controlado, drenaje y ventilación.
Cuarto de máquinas en plantas industriales
Aquí se instalan equipos pesados como compresores, turbinas, generadores industriales, estaciones de tratamiento de fluidos, ramas de proceso, entre otros. El diseño debe contemplar cargas estructurales elevadas, aislamiento acústico, robustez y redundancia operativa.
Te podría interesar leer: Medidas de una cochera para una camioneta 4×4

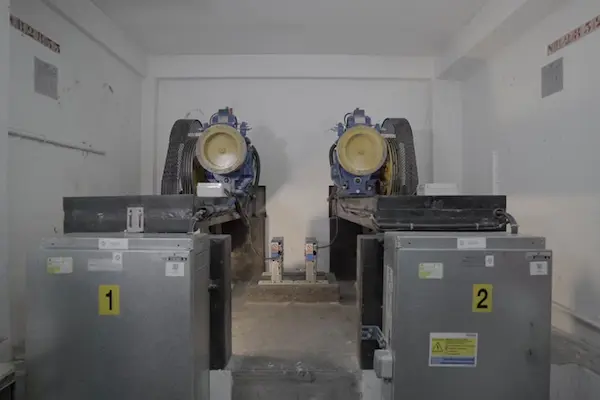

Diseño y normativa del cuarto de máquinas
Para que un cuarto de máquinas cumpla su función con seguridad y eficiencia, su diseño debe respetar normativa local, garantizar condiciones ambientales adecuadas y prever aspectos estructurales, de ventilación, accesos y materiales.
Normativas nacionales e internacionales que lo regulan
- En Perú, la norma EM‑070 regula criterios para transporte mecánico en edificaciones, afectando el diseño del cuarto de máquinas de ascensores, incluyendo ubicación, iluminación, temperatura y estructura.
- En muchos países se adoptan normas europeas como la EN-81 (sobre elevadores), que establecen especificaciones de seguridad para las salas de máquinas.
- En normativas departamentales (por ejemplo Montevideo) se exigen requisitos como pasillos libres mínimos, construcción con materiales incombustibles y dimensiones mínimas de puertas.
- Normas técnicas locales de edificación también pueden exigir aislamiento acústico, resistencia al fuego y seguridad estructural.
Factores de seguridad en el diseño
- Resistencia estructural para soportar cargas dinámicas.
- Aislamiento contra fuego, humo y propagación de incendios.
- Prevención de vibraciones: cimentaciones adecuadas para motores y maquinaria.
- Condiciones eléctricas seguras: puestas a tierra, protecciones, aislamiento.
- Protección frente a humedad, polvo y contaminantes.
Ubicación ideal dentro del edificio
- Para ascensores eléctricos: encima del hueco del ascensor preferentemente.
- Para sistemas hidráulicos / bombeo: puede ubicarse lateralmente o en planta baja o sótano, siempre que se garantice accesibilidad y drenaje.
- Debe evitarse su ubicación frente a áreas públicas o de ocupación habitual por razones de ruido y riesgos.
- La distancia entre el cuarto de máquinas y los equipos a los que sirve debe ser razonable para evitar pérdidas por tuberías largas o cables extensos.
Materiales recomendados para su construcción
- Materiales incombustibles para pisos, muros y techos.
- Pisos antideslizantes y resistentes a carga concentrada (por ejemplo 150 kg en puntos críticos).
- Aislamiento acústico para mitigar el ruido en edificaciones residenciales.
- Sistemas de ventilación (rejillas, ventiladores) y extracción natural o mecánica, con superficie de ventilación al menos del 1 % del área del local.
- Iluminación eléctrica mínima de 200 lux al nivel de trabajo.
- Puertas con altura libre mínima de 2 m y ancho suficiente (mínimo 65‑70 cm en muchas normativas)
- Espacios libres delante de tableros y equipos móviles (por ejemplo, 1 m de profundidad libre frente a paneles)
Te podría interesar: Cochera en segundo piso: Todo lo que necesitas saber

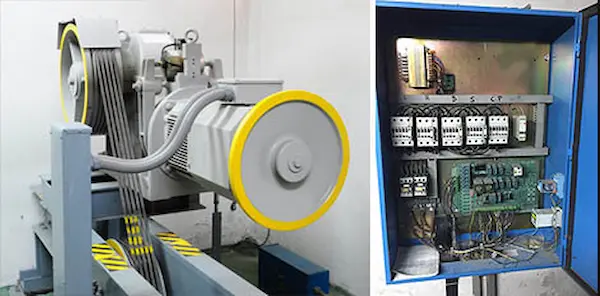

Mantenimiento del cuarto de máquinas
Un cuarto de máquinas optimizado pierde eficacia si no se realiza un mantenimiento preventivo y correctivo periódico. Aquí se presentan buenas prácticas para garantizar su buen estado y prolongar la vida útil de los equipos.
¿Cada cuánto se debe hacer el mantenimiento?
- Idealmente, revisiones semestrales para sistemas críticos, y anuales para inspección general.
- Algunos componentes (filtros, correas, lubricantes) podrían requerir mantenimientos ascensores trimestrales o cada pocos meses dependiendo del uso.
- El calendario dependerá de las horas de operación, carga de trabajo y condiciones ambientales del recinto.
Checklist de mantenimiento preventivo
- Verificar niveles de lubricantes y aceites en motores y bombas.
- Limpieza de filtros de aire, rejillas y conductos de ventilación.
- Inspección de conexiones eléctricas, apriete de bornes, revisiones de aislamiento.
- Control de vibraciones y alineaciones mecánicas.
- Revisión de sistemas de protección contra incendios (detectores, extintores).
- Verificar estado de puertas, bisagras y accesos.
- Pruebas funcionales de los equipos instalados (encendido, respuesta).
- Registro de datos operativos: temperatura ambiente, consumo, alarmas, horas de servicio.
Cómo elegir una empresa especializada
- Que cuente con experiencia en mantenimiento de maquinaria industrial, HVAC, sistemas eléctricos.
- Certificaciones técnicas del personal (electricidad, mecánica, sistemas contra incendios).
- Que ofrezca contratos con periodicidad clara y reporte de estado.
- Disponibilidad para atención de emergencias 24/7.
- Referencias y casos previos.
Consejos para optimizar el rendimiento del cuarto de máquinas
Más allá del diseño y mantenimiento, existen estrategias para maximizar la eficiencia operativa del cuarto de máquinas, reducir costos energéticos y mejorar durabilidad.
Control de temperatura y ventilación
- Mantener la temperatura ambiente dentro de rangos seguros (por ejemplo 5 °C a 40 °C en muchos casos) para evitar sobrecalentamiento o condensación.
- Ventilación cruzada, conductos adecuados y extracción mecánica cuando sea necesario para renovar el aire del recinto y eliminar calor residual.
Automatización y monitoreo remoto
Integrar sensores de temperatura, humedad, vibraciones y alarmas conectadas a sistemas de automación permite detectar anomalías tempranas.
El monitoreo continuo ayuda a prevenir fallos, planificar mantenimientos y optimizar operación.
Ahorro energético y sostenibilidad
- Emplear motores de alta eficiencia (IE3, IE4) y variadores de frecuencia.
- Aprovechar ventilación natural en climas favorables.
- Iluminación LED de bajo consumo con sensores de presencia.
- Recuperadores de calor si aplica (por ejemplo, para sistemas HVAC).
- Dimensionar adecuadamente los equipos: sobredimensionar equipos genera costos operativos elevados.
Te podría interesar: Tendencias arquitectónicas 2026: Innovación para el sector inmobiliario

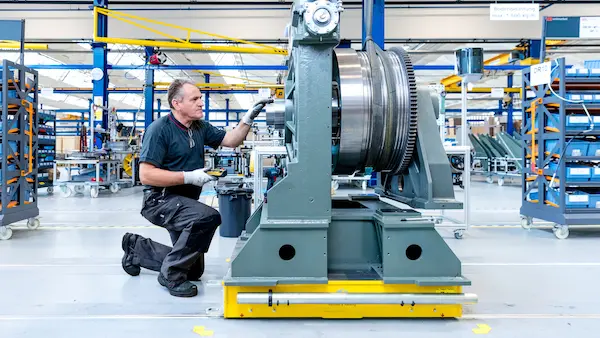

Errores comunes en el diseño e instalación del cuarto de máquinas
Incluso con planes bien concebidos, muchos proyectos cometen errores evitables que comprometen la funcionalidad, seguridad y durabilidad del cuarto de máquinas. Aquí los más frecuentes:
1. Espacio insuficiente
No dejar holgura adecuada entre equipos, muros o tableros dificulta mantenimiento, inspecciones y reemplazo de equipos. Se recomienda prever siempre margen extra para futuras ampliaciones y planificar rutas internas para el desplazamiento seguro del personal y maquinaria.
2. Falta de accesos adecuados
Puertas angostas, pasillos estrechos o ausencia de escaleras/montajes dificultan el transporte de equipos pesados o su reemplazo. Además, la falta de accesos adecuados puede generar riesgos durante emergencias. La planificación debe incluir rutas de carga y acceso directo a los equipos críticos.
3. Mala distribución del cableado y tuberías
Trazados complejos, cruces innecesarios o rutas largas aumentan pérdidas eléctricas o hidráulicas y complican futuras intervenciones. La falta de organización puede provocar sobrecalentamiento, interferencias o daños mecánicos. Se recomienda separar circuitos eléctricos de tuberías de agua o gas, usar canalizaciones ordenadas y etiquetar todo correctamente.
4. Ausencia de aislamiento o acústica
No considerar aislamiento contra ruido, vibraciones o temperaturas afecta tanto a los equipos como a las áreas ocupadas del edificio. La falta de aislamiento térmico incrementa el consumo energético y puede reducir la vida útil de los equipos, mientras que el ruido y las vibraciones generan molestias y riesgos de salud para el personal cercano.
5. No prever drenajes y control de humedad
Falta de sumideros, pendientes incorrectas o sellado deficiente puede causar acumulación de agua, corrosión y riesgos eléctricos. La humedad también puede favorecer el moho y deteriorar materiales sensibles. Es fundamental instalar drenajes adecuados, sellos impermeables y sistemas de ventilación que mantengan condiciones secas y estables.
6. Iluminación y señalización insuficientes
La ausencia de iluminación adecuada dificulta inspecciones y mantenimiento, aumentando el riesgo de errores y accidentes. Se deben planificar luces generales y puntuales, además de señalización clara para zonas de riesgo, rutas de escape y ubicación de equipos críticos.
7. Ventilación y control térmico inadecuados
Un cuarto mal ventilado provoca sobrecalentamiento de equipos, disminuye eficiencia y acorta la vida útil de los sistemas. Debe considerarse ventilación mecánica o natural según las cargas térmicas, junto con sistemas de extracción de aire o climatización si es necesario.
8. No considerar mantenimiento preventivo
Diseñar el cuarto solo pensando en la instalación inicial y sin acceso para revisiones periódicas genera mayores costos de operación. Es clave prever pasillos, plataformas y espacio libre alrededor de equipos para inspecciones, limpieza y reparaciones.
9. Ignorar normas y regulaciones
No cumplir con códigos eléctricos, hidráulicos, estructurales o de seguridad industrial puede generar multas, fallas graves o riesgos legales. Siempre coordinar con especialistas para asegurar que el diseño cumpla la normativa vigente.
Te podría iteresar leer: Sistemas de control de acceso para edificios y oficinas

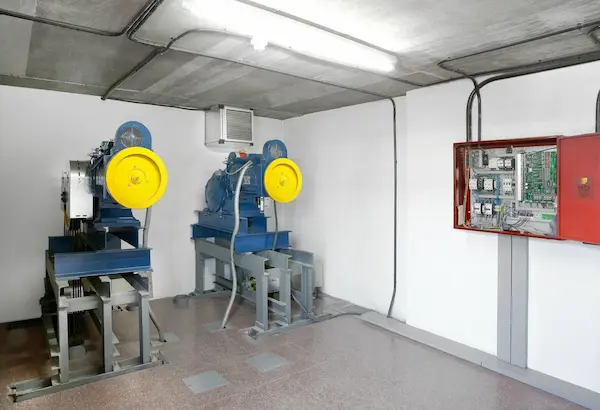

¿Necesitas un cuarto de máquinas eficiente? Esto debes saber antes de construirlo
Si estás pensando en proyectar o renovar un cuarto de máquinas, hay varios elementos clave que debes considerar para que sea funcional, seguro y sostenible. Tenerlos en cuenta desde el inicio evita sobrecostos, problemas operativos y riesgos de seguridad.
Costos estimados por tipo de proyecto
El presupuesto dependerá de varios factores: tipo de equipos, materiales, complejidad de la instalación y cumplimiento de normativas. Por ejemplo:
- Cuartos de máquinas para elevadores: requieren estructura adicional, ventilación especializada, aislamiento acústico y térmico.
- Cuartos industriales: pueden necesitar sistemas de control automatizados, mayores redes de tuberías y cableado, y accesos amplios para maquinaria pesada.
- Proyectos residenciales o comerciales pequeños: suelen tener costos más bajos, pero no deben descuidar ventilación, drenajes ni seguridad eléctrica.
Se recomienda incluir márgenes en el presupuesto para:
- Obra civil y acabados.
- Suministro e instalación eléctrica, mecánica y de automatización.
- Sistemas de seguridad, señalización y control de accesos.
- Pruebas, puesta en marcha y eventual mantenimiento inicial.
Cómo elegir un proveedor confiable
Elegir al proveedor adecuado es clave para garantizar la eficiencia y seguridad del cuarto de máquinas. Debes buscar que:
- Tenga experiencia comprobable en proyectos similares, ya sea edificios, instalaciones industriales o sistemas de elevadores.
- Ofrezca soluciones integradas, combinando obra civil, mecánica, eléctrica y automatización.
- Soporte el cumplimiento de normas locales e internacionales, incluyendo seguridad eléctrica, estructural y ambiental.
- Brinde respaldo técnico y mantenimiento a largo plazo, asegurando continuidad operativa y asistencia ante fallas.
- Sea posible verificar referencias y visitar proyectos ejecutados, para confirmar calidad y experiencia.
Otros elementos que no debes olvidar
- Espacio y accesibilidad: deja holguras suficientes para mantenimiento, ampliaciones o reemplazo de equipos.
- Ventilación y control térmico: sistemas bien dimensionados previenen sobrecalentamiento y fallas.
- Drenaje y control de humedad: evita acumulación de agua que pueda dañar equipos.
- Aislamiento acústico y térmico: protege tanto los equipos como las áreas ocupadas del edificio.
- Iluminación y señalización: facilita inspecciones y mejora la seguridad.
Tener en cuenta estos factores desde la fase de diseño hará que tu cuarto de máquinas no solo cumpla su función, sino que sea seguro, eficiente y fácil de mantener a largo plazo.
Proyectos de ejemplo y casos de éxito
Puedes citar proyectos donde el cuarto de máquinas permitió mejoras operativas, ahorro energético o facilidad de mantenimiento. (Por ejemplo: un edificio comercial que redujo fallas al introducir monitoreo remoto; una torre residencial con cuarto de máquinas bien ventilado que disminuyó el consumo eléctrico en los equipos HVAC).
También puedes mostrar esquemas o croquis de distribución eficiente, márgenes mínimos recomendados y comparaciones de antes / después.
El cuarto de máquinas como el corazón técnico del edificio
El cuarto de máquinas del ascensor no es solo un espacio técnico; constituye una sección esencial del sistema que hace posible la movilidad vertical de tu edificio. Si el diseño es deficiente, la localización no es la adecuada o no se mantiene adecuadamente, esto puede resultar en errores, un aumento de los costos operativos o incluso multas por incumplimiento de las normas.
Si ya tienes un ascensor instalado, verifica que el cuarto de máquinas satisfaga los requerimientos básicos en cuanto a seguridad, accesibilidad, ventilación e iluminación. Y si te encuentras en la fase de instalación, ten en cuenta que el diseño de la sala de máquinas es un componente esencial del proyecto, no un elemento adicional.
Invertir en un cuarto de máquinas bien planificado es invertir en la vida útil, seguridad y eficiencia de tu ascensor. Si tienes dudas sobre si tu cuarto actual está optimizado o necesitas ayuda para diseñarlo desde cero, no dudes en contactar con especialistas que puedan asesorarte según tus necesidades.
